关于超声相控阵技术的简单介绍

发布时间：2019-12-04  点击次数：人次  分享：

1.原理：

超声相控阵是超声探头晶片的组合，由多个压电晶片按一定的规律分布排列，然后逐次按预先规定的延迟时间激发各个晶片，所有晶片发射的超声波形成一个整体波阵面，能有效地控制发射超声束（波阵面）的形状和方向，能实现超声波的波束扫描、偏转和聚焦。如图所示。

\

相控阵探头有3 种主要阵列类型：线形（线阵列）、面形（二维矩形阵列）和环形（圆形阵列）

通常使用的是一维线形阵列探头，压电晶片呈直线状排列，聚焦声场为片状，能够得到缺陷的二维图像，在工业中得到广泛的应用。

2. 特点与优势

超声相控阵技术的特点是：

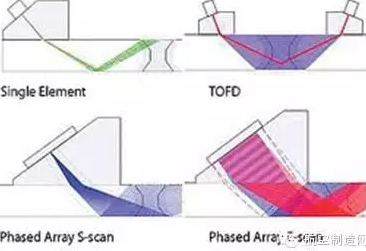

a. 电子控制和可选的光束角，光束焦点和光束大小；如图13所示。

b. 编码数据可存储和分析；

c. 功能齐全的无损探测仪，包括多门、三角函数和A-扫描内存；

d. 带有可选择性A扫描的全彩色实时扇区或直线显示；

e. 在直线或扇区模式下，带有可选择性A扫描的实时B扫描和C扫描。

优势在于：

用相控阵探头对焊缝进行检测时，无需像普通单探头那样在焊缝两侧频繁地来回前后左右移动，而相控阵探头沿着焊缝长度方向平行于焊缝进行直线扫查，对焊接接头进行全体积检测。该扫查方式可借助于装有阵列探头的机械扫查器沿着精确定位的轨道滑动完成，也采用手动方式完成，可实现快速检测，检测效率非常高。
